电火花中走丝线切割竞技宝下载

返回列表页
  • 电火花中走丝线切割竞技宝下载
  • 电火花中走丝线切割竞技宝下载
收藏 举报
价格 面议
  • 型号 DK7732
  • 品牌
  • 厂商性质 生产商
  • 所在地 苏州市
在线询价 收藏产品
更新时间:2019-01-24 19:07:39浏览次数:398 联系我们时请说明是竞技宝下载商务网上看到的信息,谢谢!

产品简介

品牌 华龙大金 产地 国产
产品新旧 全新 控制形式 竞技宝
销售区域 全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
电火花竞技宝线切割竞技宝下载DK7732,电火花中走丝线切割竞技宝下载。采用箱式结构设计与周密肋骨支撑床身,保证竞技宝下载具有极高刚性。

详细介绍

电火花竞技宝线切割竞技宝下载DK7732,电火花中走丝线切割竞技宝下载规格及参数
主  机
型号规格单位DK7732
工作台尺寸mm700*480
工作台行程mm320*400
最大切割厚度mm400
最大承载工件重量kg300
最大切割锥度6°/80
zui高切割速度mm²/min200
多次切割平均速度mm²/min60~90
加工精度mm直线≤±0.006(φ40mm对边20八角)
zui佳表面粗糙度um二次切割Ra≤Ra1.6三次切割Ra≤Ra1.2
电极丝直径范围mmΦ0.15~0.22
丝筒走丝速度 变频调节
工作液 线切割乳化液
竞技宝下载外形尺寸mm1650*1170*1650
竞技宝下载重量kg1500
电 控 柜
输入电压VAC 380±10﹪ 50HZ/三相五线
输入功率KW3
最大加工电流A8
加工电压VDC 120
电柜外形尺寸mm700*620*1850
电柜重量kg300
工 作 液 箱
过滤精度mm0.01
容量L60
过滤方式 滤网+滤芯双重过滤
外形尺寸mm630*600*670
净重kg30

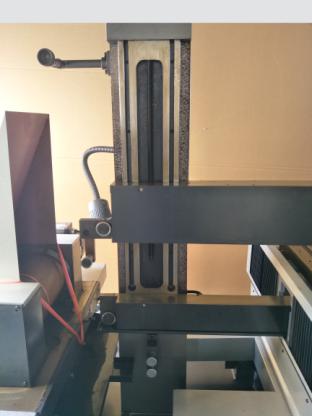

 电火花竞技宝线切割竞技宝下载DK7732,电火花中走丝线切割竞技宝下载主机介绍1、应用三维和有限元分析软件完成对竞技宝下载的优化设计。2、竞技宝下载采用高强度树脂砂铸件,并经退火及先进的振动时效处理。3、采用箱式结构设计与周密肋骨支撑床身,保证竞技宝下载具有极高刚性。4、X、Y轴采用进口:直线导轨、高精密滚珠丝杆、精密丝杆专用轴承。5、X、Y轴采用步进电机。6、采用集中润滑,减少运动部件磨损。 产品特点介绍1、机械结构 竞技宝下载线臂上升下降采用自主设计的滑动式平槽导轨,使调节机头高低后,上导轮相对空间的垂直度不会发生太大变化,从而保证钼丝相对工件的垂直度。 2、竞技宝系统 AutoCut线切割编控系统(以下简称AutoCut系统)是基于 Windows XP平台的线切割编控系统,AutoCut系统由运行在windows下的系统软件(CAD软件和控制软件)、基于PCI总线的4轴运动控制卡和高可靠、节能步进电机驱动主板(无风扇)、0.5微秒高频主振板、取样板组成。用户用CAD软件根据加工图纸绘制加工图形,对CAD图形进行线切割工艺处理,生成线切割加工的二维或三维数据,并进行零件加工;在加工过程中,本系统能够智能控制加工速度和加工参数,完成对不同加工要求的加工控制。这种以图形方式进行加工的方法,是线切割领域内的CAD和CAM系统的有机结合。系统具有切割速度自适应控制、切割进程实时显示、加工预览等方便的操作功能。同时,对于各种故障(断电、死机等等)提供了完善的保护,防止工件报废。AutoCut线切割控制软件,界面友好,使用简单,一般工人10分钟到2小时内,即可学会使用。使用者不需要接触复杂的加工代码,只需在CAD软件中绘制加工图形,生成相应加工轨迹,就可以开始加工零件。主界面如下图所示:3、高频电路我司研发的高效高频电路,具有智能可调的前沿阶梯波,真正意义上的分组波,满足长时间大电流切割!以8000—10000mm²/h的效率长时间切割工件(Cr12),切割20万mm²工件损耗0.01mm钼丝(0.18mm)! 线切割竞技宝下载附件及其它物品表
序号名称单位数量备注
1底脚4HL-DJ
2电源线1HL-DYX
3水管1HL-SG
4工件压板1HL-YB
5手柄1HL-SB
6钼丝2000M1Φ0.18mm
7钩针1HL-GZ
8紧丝轮1HL-JSL
9钼丝校正仪1HL-JZY
10导轮拆卸器1HL-ZCQ
11钥匙1HL-YS
12强力磁铁2HL-CT
13卡子1HL-KG
14导轮2Φ40mm
15保险丝1HL-BXS-3
16工具箱1HL-GJX
17内六角扳手1
18螺刀1
19活动扳手1
20尖嘴钳1
21剪刀1
22线切割乳化液1HL-2
23使用说明书1
24线切割编控一体说明书1
25合格证明书1
26装箱单1
  立式电控柜介绍CNC控制系统、竞技宝下载电器、高频电源三大部件采用模块化设计,集成在同一个电控柜内,结构紧凑,维修方便。控制系统实现:分时、分段加工,显示加工轨迹,短路自动回退,断丝及加 工结束自动关机等功能。借鉴慢走丝线切割竞技宝下载加工工艺开发的多次切割(修刀)方式,并在后台建立完善的数据库(切割参数等),大大降低了对操作者水平的要求。1、CNC系统的配置组成及技术性能(1)、CNC的硬件组成a、工业级计算机b、2G内存c、80GB硬盘d、17”液晶显示器e、USB、NIC、RS232接口(2)、CNC的软件组成及操作平台a、CNC软件由AutoCAD自动编程、AutoCUT控制系统功能模块组成b、操作平台为WIN XP(3)、CNC系统的技术性能a、四轴联动b、斜度加工(异形加工)(4)、CNC系统运行环境a、温度:      5~60℃b、相对湿度:  40%~90%2、编控一体软件AutoCUT基本功能a、坐标系:绝对式、增量式b、图形坐标变换、缩放、旋转功能c、图形跟踪显示功能d、直线、圆弧插补功能e、斜度及上下异形加工功能f、短路回退、断丝回原点功能g、停电记忆、加工结束自动停机功能h、自动靠边、找中功能i、自动加过渡圆功能j、反向加工功能k、菜单技术、自动编程3、竞技宝下载电器采用变频器控制,丝速无级可调,并可自动诊断运丝系统故障。运丝换向采用接近开关无接触换向,换向平稳。4、高频电源高频电源增加了阶梯波,脉冲波形形态更精确,加工效率更高。
