四爪中实气动卡盘

返回列表页
  • 四爪中实气动卡盘
  • 四爪中实气动卡盘
  • 四爪中实气动卡盘
收藏 举报
价格 面议
  • 型号
  • 品牌 常州比优特
  • 厂商性质 生产商
  • 所在地 常州市
在线询价 收藏产品
更新时间:2019-01-22 09:43:12浏览次数:1322 联系我们时请说明是竞技宝下载商务网上看到的信息,谢谢!

同类优质产品

更多产品

产品简介

品牌 比优特/Beut 产地 国产
动力类型 气动 内部结构 中实卡盘
爪数 四爪 卡爪类型 软爪
销售区域 全国 售后保修期 12个月
四爪中实气动卡盘与主轴连接方式符合国家标准,用户不需改变竞技宝下载结构,只需配有与卡盘尺寸相符的法兰即可安装。

详细介绍

四爪中实气动卡盘详细介绍:    比优特气动(液压)卡盘使用性能均通过国家权威机构夹紧力测试仪检测,所有附件均符合国家标准,在3Mpa水压下试验卡盘结构不变形,所有零部件不受损,它主要通过气压与斜斜楔角度产生力的转换,除夹持力大之外还具有超强的自锁功能,并且在断开气源的情况下,仍能牢牢夹紧工件进行切削,彻底为客户解决了安全性可靠性方面的后顾之忧。    国家专li产品,自主知识产权。(专li号:ZL 2008 2 0116873.9)
    该卡盘与主轴连接方式符合国家标准,用户不需改变竞技宝下载结构,只需配有与卡盘尺寸相符的法兰即可安装。卡盘体本身即为气缸,内置活塞,通过主轴尾部控制机构实现夹紧与松开动作。卡盘中心为实心结构,具有夹持力大的优点。产品适用于阀门、泵类、方类等零部件加工。




四爪中实气动卡盘性能参数:
规格 爪行程t (直径) zui大夹紧力kN zui大撑紧力kN 许用压力Mpa 极限转速r/min 夹紧范围 撑紧范围 净重kg
BK160SQ-4  3.68 47.3  24.1  0.4-0.8Mpa  3500  2-170   20-180 16
BK200SQ-4 4.22 65 37.1 0.4-0.8Mpa 3000 5-210 20-240 23.2
BK250SQ-4 4.75 87.5 56.1 0.4-0.8Mpa 2800 10-260 30-280 34.8
BK320SQ-4 8.5 135.7 91.2 0.4-0.8Mpa 2300 10-350 40-360 75
BK400SQ-4 11.5 170 117.4 0.4-0.8Mpa 1000 15-420 50-430 130

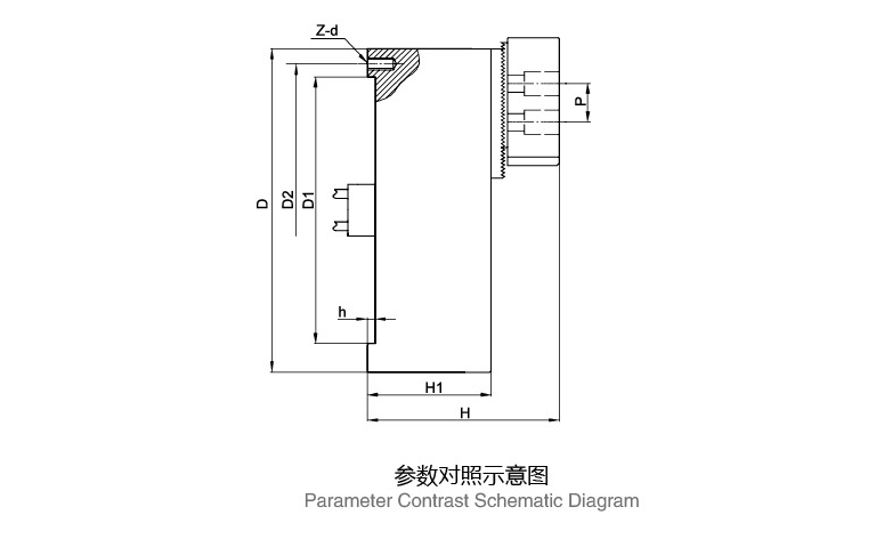

性能参数:
规格 D D1 D2 H H1 h p z-d
BK160SQ-4 172 130 142 129 93 4.5 20 3-M8
BK200SQ-4 210 165 180 133 97 5 25 3-M10
BK250SQ-4 250 206 226 145 99 5 30 3-M12
BK320SQ-4 325 270 290 177 116 5 32 6-M12
BK400SQ-4 400 340 368 216 141 6 40 6-M16
