JT-TL510竞技宝钻攻中心

举报
返回列表页
  • JT-TL510竞技宝钻攻中心
产品参考价:面议
产品型号:
牌:
厂商性质:
生产商
所  在  地:
泉州市
更新时间:
2018-11-06 09:41:01
浏览次数:
761
在线询价 了解分期付款 收藏产品
(联系我们,请说明是在 竞技宝下载商务网 上看到的信息,谢谢!)

同类优质产品

更多产品

产品简介

品牌 嘉泰/J-TECH 产地 国产
产品新旧 全新 界面语言 其他语言
JT-TL510竞技宝钻攻中心技术亮点1.直结式主轴传动反应灵敏,全功率运转,且无皮带式之动力损耗和噪音,刚性攻牙无传动背隙问题2.自动润滑系统采用集中润滑系统,提供传动系统元件润滑,以确保精度。当传动系统停止一段预设的时间,润滑系统会暂停供油,以达节能的效果

详细介绍

JT-TL510竞技宝钻攻中心提升加工效率,兼具快速铣削、钻孔、攻牙JT-TL510竞技宝钻攻中心特点:1、直结式20000rpm主轴2、60m/min快速定位,1.7G加速度大幅度降低加工时间,有效提高加工效率3、1.4S刀对刀换刀速度稳定可靠的ATC交换系统,快速、简单、高效,提供稳定可靠的刀具交换,减少非加工时间4、Z轴防护罩独特的Z轴防护罩设计,可有效防护Z轴传动系统,使Z轴在快速位移平稳顺畅结构亮点          整体铸造
轴承固定座,马达座与床身一体铸造;鞍座螺母座一体铸造
后冲水排屑
底座排屑设计为后排式
                技术亮点1.直结式主轴传动
反应灵敏,全功率运转,且无皮带式之动力损耗和噪音,刚性攻牙无传动背隙问题
2.自动润滑系统
采用集中润滑系统,提供传动系统元件润滑,以确保精度。当传动系统停止一段预设的时间,润滑系统会暂停供油,以达节能的效果
3.空压系统
空压单元具压力检知,当压力不足,系统则会产生报警讯息,以确保机构正常运作
4.可选配第四轴
第四轴夹治具提供特殊尾座支撑设计,以加大治具与工件的加工空间
5.安全门
通过信号检测,加工过程中竞技宝下载门打开后竞技宝下载停止工作,有效保证了操作安全

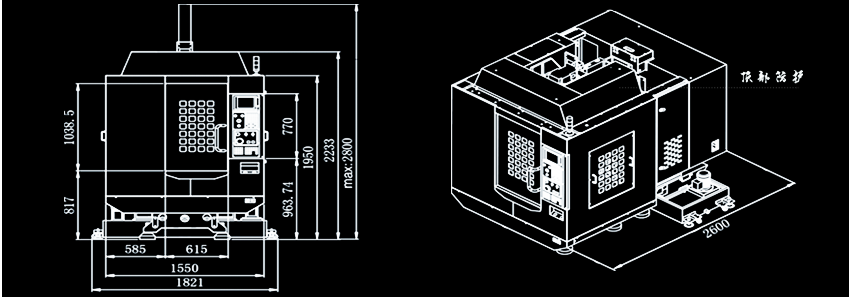

6.FANUC伺服系统7.刀库后置式电机 机器刚性大、占地空间小独特的设计满足高刚性需求,较小的体积,可使有限的厂房空间获得有效运用,减少客户对厂房的投资金额外形尺寸(JT-TL510)铝合金钻攻测试及参数表技术参数
规 格 单 位 高速竞技宝钻攻中心
TL510 TL510A
工作台 工作台尺寸 mm 610×400
T型槽 个数×槽宽×间距 3 × 14 ×100
zui大载重 kg 250
行程 X/Y/Z轴行程 mm 510/400/350
主轴鼻端至工作台面距离 mm 100-450
主轴中心至立柱距离 mm 450
主轴 主轴转速 rpm 15000/20000
主轴锥度   BT30
速度 X/Y/Z轴快移速度 mm/min FANUC:60000/60000/60000
三菱:60000/60000/48000
切削速度 mm/min 1-10000
精度 定位精度(JIS6336-2) mm ±0.005
重复定位精度(JIS6336-2) mm ±0.003
自动换刀系统/ATC 刀库容量 T 16(辐射式)
zui大刀具直径 mm φ80
zui大刀具长度 mm 200
zui大刀具重量 kg 3
换刀时间(T-T) s 1.4
系统 系统型号   FANUC 0i Mate MD/三菱M70VBS
其它 主轴电机功率 kw FANUC:3.7    三菱:5.5
X/Y/Z三轴电机扭矩 N?m FANUC:8/8/12    三菱:9/9/22.5
电源要求   3Ф380V/50HZ/12KVA
所需气压 kg/cm2 6.5
竞技宝下载重量 kg 2500 3000
竞技宝下载尺寸(长×宽×高) mm 1550×2600×2800 1670×2600×3000
